リチウムイオン電池は、なぜ劣化するのか

スマートフォンやノートパソコン、電気自動車に至るまで、現代のあらゆる電子機器の心臓部としてリチウムイオン電池が活躍しています。しかし、どれほど大切に扱っていても、数年使い続けると充電の持ちが目に見えて短くなり、残量表示に余裕があるはずなのに突然電源が切れてしまうことがあります。

なぜ、リチウムイオン電池は劣化するのでしょうか。

その答えは、単に「電気が溜まりにくくなった」というような単純な変化ではありません。充放電や保管に伴い、電池の内部では「移動できるリチウムイオンの減少（可動リチウムの損失）」「イオンを受け止める電極材料の物理的・化学的損傷（活物質の損失）」「電気の通りにくさの増大（内部抵抗の増加）」という、元の状態には戻らない3つの現象が複合して進行しています。

画面の「100%」は何を示しているのか――残量表示と満充電容量の違い

スマートフォンの画面右上に「100%」と表示されているのを見ると、「工場出荷時と同じ量の電気が詰まっている」と考えがちですが、電池工学においてこの解釈は正確ではありません。

日常的に目にするバッテリー残量パーセントは、専門用語でSoC（State of Charge：充電状態）と呼ばれます。SoCは、あくまで「その時点における電池の器の大きさに対して、何割まで充電されているか」を示した相対的な推定値に過ぎません。

これに対して、電池が物理的に蓄えられる最大の電気量をFCC（Full Charge Capacity：満充電容量）と呼びます。新品の電池は設計通りの大きな容量枠を持っていますが、長期間の使用や経年劣化によって材料が不可逆的に変化すると、この容量枠そのものが徐々に縮小していきます。

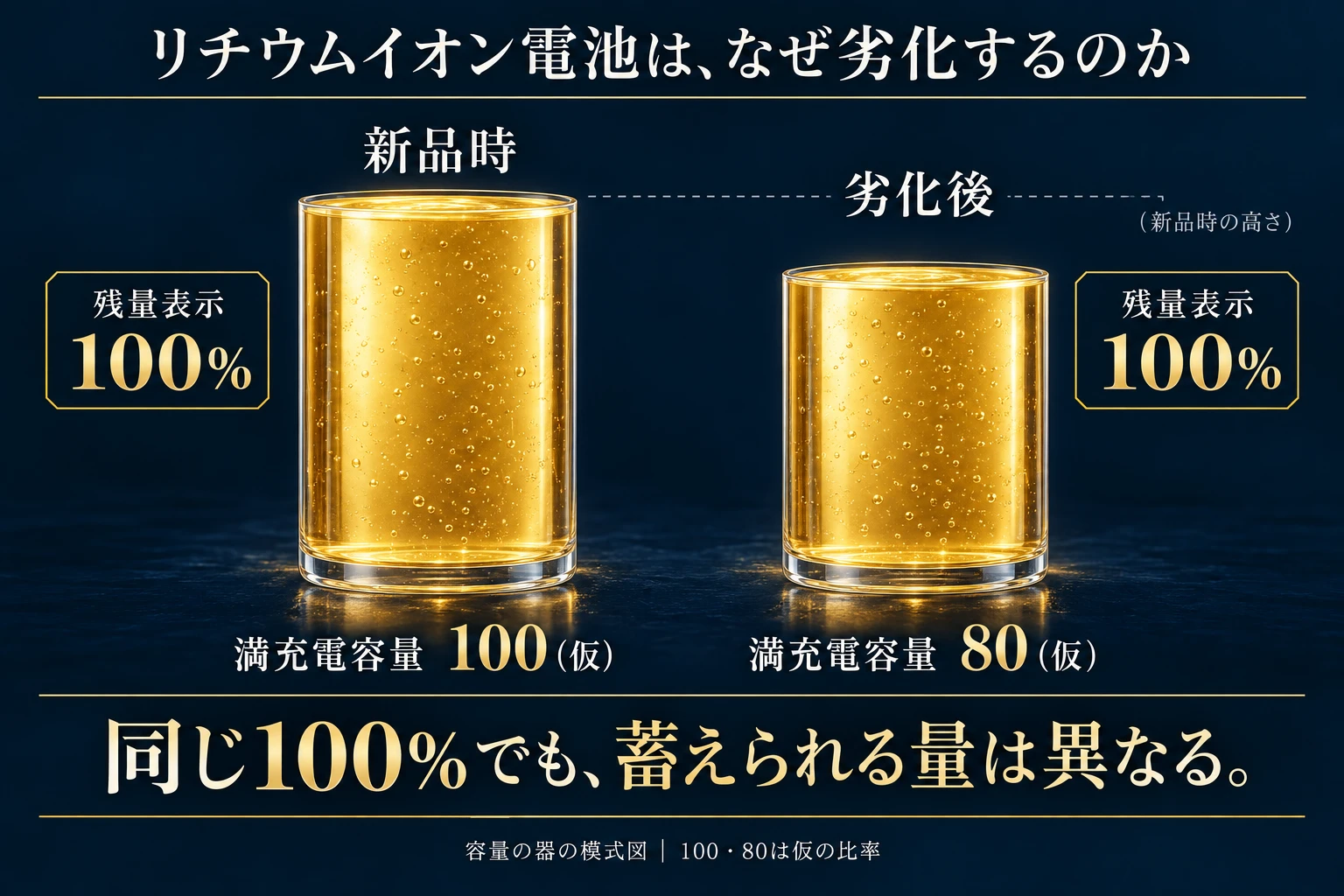

上の図は、同一の目盛りを用いて新品時と劣化後のバッテリー容量枠を対比したものです。劣化が進んだ電池であっても、縮小した枠の限界まで電気を蓄えれば、残量表示のアルゴリズムは「100%」と表示します。しかし、同じ「100%」であっても、蓄えられている電気の絶対量は新品時より確実に少なくなっています。なお、この図は容量枠の縮小という概念を視覚的に理解するためのものであり、図中の数値（100や80など）は理解を助ける仮の比率です。特定の製品の実測値や交換基準を示すものではありません。また、後述する内部抵抗の増加は容量枠とは別の独立した挙動であるため本図には含まれず、電極内部の微視的な構造変化を描いたものでもない点にご留意ください。

電池の容量を正しく捉えるには、単位の区別も欠かせません。蓄電能力には、電流と時間の積である「mAh（ミリアンペア時：取り出せる電気量）」と、それに電圧を掛け合わせた「Wh（ワット時：取り出せるエネルギー量）」があります。電池が劣化すると、取り出せる電気量（mAh）が減るだけでなく、内部抵抗の増加によって放電中の電圧が全体的に低下します。その結果、実際に機器を駆動する総エネルギー量（Wh＝電圧×電気量）は、電気量の減少率以上に目減りします。

さらに、残量表示が「0%」になった状態も「電池内のエネルギーが完全にゼロになった」わけではありません。リチウムイオン電池は物理限界まで電気を抜き取る（過放電）と電極材料に致命的な損傷が生じるため、電池管理システム（BMS）が安全な下限電圧（終止電圧）に達した段階で残量0%と判定し、システムの電源を遮断しています。

このように、画面のパーセント表示はBMSがアルゴリズムに基づいて導き出した現在の推定値であり、新品時と同じ蓄電能力が保たれていることを保証するものではないのです（Texas Instruments, SLUA450A）。

電池の中で何が起きているのか――3大劣化モード（LLI・LAM・RI）

なぜ電池の容量枠そのものが縮小してしまうのでしょうか。

リチウムイオン電池は、正極（プラス極）と負極（マイナス極）、その間を満たす電解液、両極の接触を防ぐ微多孔膜（セパレータ）から構成されます。代表的な民生用電池では、負極に黒鉛（グラファイト）が、正極にはコバルト酸リチウムや三元系酸化物（NMC：ニッケル・マンガン・コバルト、NCA：ニッケル・コバルト・アルミニウム）といったリチウム遷移金属酸化物、あるいは構造安定性に優れたリン酸鉄リチウム（LFP：オリビン型化合物）などが用いられます。

充電時は正極からリチウムイオンが抜け出し、電解液を通って負極の黒鉛結晶の層間に滑り込みます。放電時はその逆が起き、負極から正極へと戻ります。結晶の隙間にイオンが出入りするこの現象をインターカレーションと呼びます。

結晶の隙間をイオンが行き来するだけであれば電池は半永久的に使えそうですが、現実には充放電や保管に伴い不可逆な変化が進みます。学術的には、これらの劣化現象は主に3つの「劣化モード」に大別されます（Ghosh et al., 2021）。

1. 可動リチウムの損失（LLI: Loss of Lithium Inventory）

系内を行き来して電気を運ぶ「動けるリチウムイオン」の総数が、副反応によって消費され減ってしまう現象です。代表例が負極表面でのSEI（固体電解質界面）被膜の成長です。初期充電時に電解液の分解によって形成される良質なSEI被膜は、それ以上の過剰な分解を防ぎつつイオンを通す保護層として機能します。しかし、充放電や保管の過程で被膜は徐々に厚みを増します。この成長過程で電解液中のリチウムイオンが不可逆に取り込まれて固定化され、エネルギーを運べるイオンが失われていきます。

2. 活物質の損失（LAM: Loss of Active Material）

リチウムイオンを受け止める「座席」である電極材料（活物質）そのものが、物理的・化学的に破壊されて機能しなくなる現象です。イオンが出入りする際、電極粒子はわずかに膨張と収縮を繰り返します。充放電を重ねるうちに体積変化による機械的応力が蓄積し、微粒子に微小な亀裂（マイクロクラック）が生じます。これにより粒子の一部が集電体から電気的に孤立して座席として機能しなくなるほか、割れた新生面に電解液が触れて新たな副反応（LLI）を誘発します。

3. 内部抵抗の増加（RI: Resistance Increase）

電池内部で電子やリチウムイオンが移動する際の「電気的な通りにくさ」が増大する現象です。負極表面でのSEI被膜の肥厚化、クラックによる電極粒子同士の接触不良、電解液の分解による伝導度低下などが複合し、内部抵抗が徐々に上昇します。

これら3つの劣化モードは独立して進むのではなく、互いに影響を及ぼし合いながら進行し、容量低下と出力低下をもたらします。

なぜ突然の電源オフが起きるのか――容量低下と出力低下の分離

残量表示が20%や30%あったはずなのに、カメラの起動や寒い屋外への移動をきっかけに突然電源が切れてしまうことがあります。この現象を理解するには、電池の性能低下における「容量の低下（Capacity Fade）」と「出力の低下（Power Fade）」を明確に区別する必要があります。

容量の低下とは、LLIやLAMによって電池に蓄えられる電気の絶対量が減る現象であり、駆動時間の短縮として現れます。一方、出力の低下とは、内部抵抗（RI）の増加によって瞬時に大きな電流を流せなくなる現象です。

この2つの違いは、負荷がかかった瞬間の電圧変化に現れます。電流を取り出していない無負荷状態の端子電圧を開回路電圧（OCV: Open Circuit Voltage）と呼び、これはその時点の充電状態（SoC）とおおむね一対一で対応します。しかし実際に機器を動かして電流を取り出すと、オームの法則に従い、電流値（I）と電池の内部抵抗（R）の積だけ端子電圧（V）が瞬間的に低下します（V = \text{OCV} - I \times R）。これを電圧降下（IRドロップ）と呼びます。

新品の電池は内部抵抗 R が極めて小さいため、瞬間的に大きな電流を消費しても電圧はわずかに下がる程度で済みます。しかし、劣化によって内部抵抗 R が増大した電池では、以下のような条件下で端子電圧が急降下します。

1. 高負荷処理の実行：カメラ撮影（フラッシュや画像処理）、3Dゲームの起動、大音量出力など、瞬間的に大きな電流 I が要求されたとき。
2. 低温環境での使用：気温の低下によって電解液の粘度が高まり、イオンの移動速度が鈍化して一時的に内部抵抗 R が急増したとき。

内部抵抗が増大した電池でこれらが重なると、開回路電圧として残量表示上はエネルギーが残っていても、負荷がかかった瞬間の端子電圧が機器の動作限界値（シャットダウン電圧）を一気に割り込みます。電圧がこの限界を下回ると半導体の誤動作やデータ破損を招くため、BMSやハードウェアの保護機能が即座に強制シャットダウンを実行します。

突然の電源オフは単一の原因ではなく、内部抵抗の増大、負荷の急変、環境温度、機器の保護電圧設定という複合要因が重なり合って生じる現象なのです（Apple, サポート技術情報 101575）。

劣化を進める要因――サイクル劣化とカレンダー劣化、温度・電圧の影響

リチウムイオン電池の劣化には、「サイクル劣化」と「カレンダー劣化」という2つの進行パターンが存在します。

サイクル劣化は、充放電の繰り返しに伴って進む劣化です。イオンの出入りに伴う活物質の体積変化による微小クラック（LAM）や、通電時の副反応が主な原因です。

なお、充電サイクルは「充電器を抜き差しした回数」ではありません。主要メーカーや規格では、「累積でバッテリー容量の100%に相当する電気を放電し、充電したこと」を1サイクルと数えます。例えば100%から50%まで使い、100%まで充電したとします。翌日も同様に50%使って充電した場合、2日間で「50%＋50%＝100%」となり、これで初めて1サイクルとカウントされます。浅い充電を小まめに繰り返したからといって、抜き差しの回数分だけ急激に寿命を消費するわけではありません。

一方のカレンダー劣化（保存劣化）は、充放電を行わず単に放置しているだけでも時間の経過とともに進む劣化です。電極と電解液の界面で生じる極めて緩やかな自己放電や、自発的な副反応が原因となります。

米国立再生可能エネルギー研究所（NREL）の解説が示すように、電池寿命は単一の規則で決まるものではなく、「温度」「充電状態（SoC / 電圧）」「放電深度」「使用パターン」などの複合要因に強く依存します。

高温と高電圧がもたらす相乗的な副反応加速

化学反応の速度は温度上昇に伴い指数関数的に加速します（アレニウスの法則）。これは電池内部の好ましくない副反応（電解液の分解やSEI成長）でも同様です。さらに重要なのが電圧状態（SoC）との組み合わせです。満充電（高SoC）では正極の酸化力と負極の還元力が高まります。この高電圧状態のまま高温環境に置かれると副反応エネルギーが相乗的に高まり、カレンダー劣化が著しく加速します。直射日光の当たる車内などに満充電の機器を放置することが電池寿命を縮めるのはこのためです。

低温による内部抵抗の上昇

極端な低温環境では反応速度自体は落ちるものの、電解液の粘性が増して内部抵抗が急増します。これにより一時的な電圧降下が生じるだけでなく、後述する危険なリチウム析出を引き起こす要因となります。

過放電による集電体の腐食

充電せずに長期間放置し続けると、微弱な自己放電によって電圧が安全下限を割り込む過放電に陥ります。過放電が進むと、負極の集電体である銅箔がイオン化して電解液中に溶け出す「銅溶出」が生じるリスクがあります。この状態で再充電を行うと、溶出した銅が金属結晶として析出し、セパレータを突き破って内部短絡を引き起こす恐れがあります。

充電制御の役割と保護機能への過信

現代の機器では、危険を防ぐためにCCCV（定電流・定電圧）充電という制御が行われます。初期は一定の電流（CC）で充電し、終止電圧に達した後は電圧を一定（CV）に保ちながら電流を絞っていきます。そして電流値が微小なしきい値（カットオフ電流）を下回った段階で電流を完全に遮断します。USB Power Deliveryなどの規格は外部給電の電圧・電流を取り決めるプロトコルであり、電池セルの許容条件に合わせてCCCV制御を行っているのは機器内部の充電制御ICです。ただし、高度な保護回路があるからといって過信は禁物です。極端な高温下での充電や劣化が進んだ電池では、設計マージンを超えて予期せぬトラブルにつながる可能性があります。

低温充電とリチウム析出のリスク――可逆性と不可逆性

リチウムイオン電池の劣化において、容量低下にとどまらず重大な安全上のリスクに直結するのが「金属リチウムの析出（Lithium Plating）」です（Ghosh et al., 2021）。

正常な充電では、正極から移動したリチウムイオンは負極の黒鉛層の隙間へスムーズに収まります。しかし、「氷点下などの低温環境での充電」や「負極の受容能力を超える過度な急速充電」を行うと、この受け入れ体制が破綻します。低温下では黒鉛内部へイオンが拡散する速度が著しく低下するため、負極表面に到着したイオンが層内へ入り込めず滞留します。行き場を失ったリチウムイオンは負極表面で電子を受け取り、イオンではなく「金属リチウム」として電極表面に析出してしまいます。

可逆的な再溶解と不可逆な不活性化

負極表面に析出した金属リチウムのすべてが、直ちに永久的な損失になるわけではありません。析出して間もなく電極との電気的導通が保たれている一部の金属リチウムは、直後に放電を行ったり温度が回復した状態で休止させたりすることで、再びイオンとして溶け出して電解液や黒鉛層へ戻る（可逆的な再溶解）ことができます。

しかし、金属リチウムは極めて高い反応性を持っています。表面に析出した金属リチウムは電解液と激しく反応して副反応被膜を形成し、消費されてしまいます。さらに、再溶解の過程で根元が先に溶けて電極から物理的に切り離されると、電気的接触を失った「デッドリチウム（孤立リチウム）」となります。デッドリチウム化した金属はもはや充放電反応に関わることができず、不可逆な可動リチウムの損失（LLI）として確定します。

デンドライト成長と内部短絡の危険

金属リチウムの析出がさらに危険視されるのは、樹枝状や針状の結晶構造（デンドライト）として成長しやすいためです。負極表面からトゲのように伸びたデンドライトがセパレータの微細孔を貫通して正極に達すると、電池内部で両極が直接接触する微小短絡（内部ショート）が発生します。

内部短絡が起きると接触点にエネルギーが一気に集中し、局所的な激しい発熱を引き起こします。この熱が電極材料や電解液の熱分解を誘発し、最悪の場合は発熱連鎖である「熱暴走」へと発展するリスクがあります。低温環境での充電に対してBMSが厳格な電流制限をかけているのは、この金属析出と内部短絡を未然に防ぐための重要な安全機構です。

バッテリー診断の読み方と異常時の安全な対処法

OSに表示される「バッテリーの最大容量（SoH: State of Health）」などの診断機能は、劣化状態を把握する目安になりますが、その解釈を巡っては誤解も少なくありません。

「最大容量80%」が意味すること

多くの機器で「80%」という数値が交換の目安として提示されます。しかし、これは全電池共通の物理的故障限界を示すものではありません。

例えばAppleのサポート文書（サポート技術情報 101575）における「80%」は、「通常の条件下で使用された場合、所定のサイクル数を経た段階で新品時の満充電容量の約80%を維持するように設計されている」という設計目標や品質保証、サービス対象基準としての一例です。電池にはある時点から劣化が加速する屈曲点（ニーポイント）があり、80%前後は駆動時間の減少や内部抵抗増大による電圧降下（ピーク電力低下）に伴う不意のシャットダウンが体感として現れやすくなる水準にあたります。80%は危険を意味する絶対的境界ではなく、快適で安定した動作を維持するための点検・交換推奨の目安と解釈するのが正確です。

キャリブレーション（残量校正）の本来の役割

「一度0%まで使い切ってから100%まで充電する」というキャリブレーションの目的は、BMSが満充電容量や電圧曲線を再学習し、「画面表示のズレを正しく補正すること」にあります。長期間の使用で生じた積算誤差をリセットする作業であり、劣化した電極材料や失われた可動リチウムを物理的に修復するものではありません。むしろ極端な0%まで放電させる行為は材料に不要な負担をかけるため頻繁に行うべきではなく、日常的にはBMSの自動学習に委ねるのが賢明です。

取扱説明書と公式指針の優先

インターネット上には様々な充電テクニックが見られますが、正極材料の化学組成（三元系かリン酸鉄リチウムか等）や各メーカーの制御マージンにより最適な運用は異なります。特定のノウハウを一律に適用しようとせず、使用している製品の取扱説明書やメーカー公式サポートの指針に従うことが最も確実です。

異常のサインと安全な対処法

リチウムイオン電池は高エネルギーを蓄えているため、過熱、変形、強い衝撃、不適切な充電器の使用などが引き金となって熱暴走や火災を引き起こすリスクを潜在的に持っています（米国消防庁 / FEMA）。

以下の異常が見られた場合は、決して放置してはなりません。

• 機器が触れないほど異常に熱い
• バッテリーが膨らみ、画面や外装を押し上げている
• 異臭（甘ったるい化学薬品臭や焦げ臭さ）がする
• 異音（パチパチ音）や発煙が認められる

これらの兆候が確認された場合は、直ちに使用を中止し、充電器のコンセントを抜いて給電を停止してください。異常のある電池に外圧や衝撃を加えると内部短絡が拡大する恐れがあるため、無理に素手で運ぼうとしたり分解したりしてはなりません。機器の周囲から可燃物を速やかに遠ざけて安全を確保し、メーカーの窓口や自治体の指示に従って適切に対処・相談してください。

よくある疑問（FAQ）

Q1: 急速充電器を毎日使っていると、バッテリー寿命は著しく縮みますか？

A1: 適切な規格に準拠した機器と充電器であれば、急速充電そのものが直ちに極端な寿命低下を引き起こすわけではありません。 機器内部のBMSが温度や電圧を監視し、許容範囲内で充電電流を制御しています。ただし、急速充電に伴って発生する熱がこもりやすい環境（放熱性の悪いケースの装着、充電中の高負荷ゲームプレイなど）では、高温によって副反応が加速し劣化が早まります。急速充電を行うこと自体よりも、充電中に熱をこもらせない配慮が重要です。

Q2: 就寝中に充電ケーブルをつなぎっぱなしにするのは危険ですか？

A2: 正常に動作している現代の民生機器であれば、満充電に達した段階で内部回路が給電を遮断（カットオフ）するため、過充電で火災に至るような心配は基本的にありません。 ただし、満充電（高電圧状態）のまま長時間維持されること自体はカレンダー劣化を緩やかに進める要因になります。最新のOSに搭載されている「最適化されたバッテリー充電（いたわり充電）」などの機能を有効にしておけば、起床時間に合わせて充電を完了させる制御が行われ、高電圧保持による影響を抑えることができます。

Q3: バッテリーの最大容量表示がある日突然数パーセント下がったのは、急激に故障したからですか？

A3: その瞬間に材料が急激に壊れたわけではなく、推定値が更新されたことによる見かけ上の挙動です。 BMSは充放電データや電圧変化を蓄積して満充電容量を推定していますが、日常の使用条件によっては十分なデータが得られず、前回の推定値が表示され続けることがあります。OS更新時や特定の充電条件が満たされたタイミングで推定値が一括して更新されると、あたかも急落したように見えます。日頃ごくわずかずつ進んでいた劣化が反映されたものと考えられます。

結び

リチウムイオン電池の劣化は、私たちがモバイル機器の利便性を享受する中で避けられない電気化学的な自然現象です。動けるリチウムイオンが副反応で固定化され、電極粒子に微小な亀裂が生じ、内部抵抗が増大していく不可逆な変化を完全に止める技術はまだ存在しません。

しかし、その仕組みを正しく知ることで、根拠のない俗説や過度な不安に惑わされることはなくなります。「高温環境や充電中の熱のこもりを避ける」「長期放置による過放電を防ぐ」「異常のサインを見逃さずメーカーの公式指針に従う」という基本を押さえることが、電池の寿命を最大限に引き出し、安全に使い続けるための確実な道筋となります。

---
