ブラックホールの影や形成途中の惑星系円盤など、近年ニュースで目にする鮮やかな天体画像には電波望遠鏡で捉えられたものが数多くあります。しかし、電波望遠鏡はデジタルカメラのようにレンズで光を集め、撮像素子で瞬時に写真を撮影する装置ではありません。アンテナが受け取るのは、目に見えない電波が引き起こす微弱な電気信号(電圧や位相の変動)にすぎません。 では、目に見えない電気の波からどのようにして精緻な画像が作り出されるのでしょうか。その核心にあるのが、複数のアンテナを連携させる「開口合成(干渉計)」と、不完全な測定データから真の天体の姿を導き出す「画像再構成アルゴリズム」です。本稿では、電波の受信から信号の相関処理、計算による画像の復元、そして疑似カラーによる可視化までの仕組みと科学的な意味を解き明かします。
電波を測る基本原理:アンテナが捉える「波」からデータへ
可視光を捉える一般的なカメラは、レンズや鏡で集めた光を受光素子アレイ(CMOSなど)の上に結像させ、広い視野を多数の画素で同時に写し取ります。これに対し、電波望遠鏡の基本構造は大きく異なります。 代表的な電波望遠鏡はパラボラアンテナであり、金属の反射鏡が電波を焦点にある「受信部」へと集めます。重要なのは、多くの電波望遠鏡が備える受信系が「単一ビーム」である点です。空の広い範囲を一度に写すのではなく、ある一方向の有限な視野(ビーム)から届く電波をまとめて受け取っています。いわば「1画素」の明るさを測るセンサーを一方向に向けている状態です。 受信部が捉えるのは、電磁波の電界の振動によって生じる極めて微弱な交流電圧です。この信号には、波の強さを示す「振幅」と、波の山や谷のタイミングを示す「位相」の情報が含まれています。しかし、天体からの電波は数ギガヘルツ(GHz)から数百ギガヘルツという極めて高い周波数を持ち、そのままではコンピューターで精密に記録・処理できません。 そこで受信機内部では、高周波の信号を扱いやすい低い周波数(中間周波数)へと落とす「周波数変換(ダウンコンバート)」が行われます。人工的に発生させた安定な基準信号(局部発振信号)と天体からの電波を掛け合わせることで、振幅と位相の情報を保ったまま、現代の電子回路で正確にデジタル化できる帯域へと変換します。 もし1基のアンテナ(単一鏡)だけで画像を作るなら、アンテナを少しずつ動かしながら空を縦横に往復する「走査(スキャン)」を行う必要があります。1画素のペン先で画用紙を塗りつぶすように、1点ごとの電波の強さを測定して並べることで、ようやく1枚の明るさマップが完成します。しかし、この単一鏡の走査には、天体の細部を見分ける上で極めて厳しい物理的限界が存在します。
INTERACTIVE
実際に動かして確かめる
条件や数値を変え、本文で説明した関係を確認できます。なぜ複数のアンテナをつなぐのか:解像度の壁と開口合成
望遠鏡が天体の細部をどれだけ細かく見分けられるかを表す性能を「角度分解能(解像度)」と呼びます。角度分解能の限界は光の回折現象によって決まり、およそ次の式で見積もることができます。
θ ≈ λ / D
ここで、θは見分けることができる最小の角度(角度分解能、単位はラジアン)、λは観測する電磁波の波長、Dは望遠鏡の口径(アンテナの直径)です。この式はラジアンで表した概算式であり、θの値が小さいほど細かな構造を見分けられる解像度が高い状態を意味します。 この式から分かる決定的な事実は、「波長λが長いほど、解像度を保つためには口径Dを大きくしなければならない」ということです。 可視光の波長はおよそ500ナノメートルですが、電波天文学で扱われる電波は、ミリ波でも約1ミリメートル(可視光の約2000倍)、波長1センチメートルなら可視光の約2万倍です。もし口径1メートルの光学望遠鏡と同じ解像度を波長1ミリメートルの電波で達成しようとすれば、直径2キロメートルもの巨大アンテナが必要になります。波長1センチメートルなら同じ角度分解能に必要な口径は約20キロメートル、10センチメートルなら約200キロメートルです。 このような超巨大な単一鏡を地上に建設することは、材料強度、自重によるたわみ、風圧への耐性、鏡面精度をミリ単位以下で維持する工学的観点から極めて困難です。 そこで考案されたのが「開口合成(干渉計)」という技術です。巨大な鏡を1枚作る代わりに、複数の独立したアンテナを広い敷地に離して配置します。そして、アンテナ同士が離れている距離(基線長)を利用して、最も離れたアンテナ間の距離に相当する巨大な口径を持った望遠鏡と同等の解像度を実現します。 ここで注意すべき重要な点は、開口合成によって得られるのは主に「細部を見分ける能力(角度分解能)」であるという事実です。アンテナの間の空間には鏡が存在しないため、電波を集める総面積(集光面積)や微弱な電波を検出する感度までが巨大な単一鏡と同じになるわけではありません。 干渉計では、アンテナのペア(組)ごとに観測が行われます。アンテナがN基あると、作られるアンテナペアの数は N(N - 1) / 2 通りになります。例えば仮に10基のアンテナがあれば、同時に45組の異なるペアで天体を観測できます。このアンテナペアの組み合わせこそが、画像を組み立てるための基本単位となります。
開口合成の核心:信号の相関と「uv平面」の記録
複数のアンテナで同時に電波を受け取ったとき、具体的にどのような計算が行われるのでしょうか。 まず前提となるのが、各アンテナが電波を受け取った時刻を極めて正確に揃える「同期」です。アンテナ同士が近いアレイでは光ファイバーケーブル等を通じて共通の基準周波数信号を送り、足並みを揃えます。一方、大陸をまたいで数千キロメートルも離れたアンテナを連携させる「超長基線干渉計(VLBI)」ではケーブルで直接つなげないため、各観測局に原子時計(水素メーザー原子時計など)を設置し、極めて精密な時刻情報を刻みながら信号を個別に記録します。 こうして取得された各アンテナペアの信号は、「相関器(コリレーター)」と呼ばれる専用計算機へ送られます。 ここで、干渉計に関してよくある誤解として「2つの波を足し合わせて山と谷が重なれば打ち消し合ってゼロになる(加算相殺)」というイメージがあります。しかし、電波干渉計の相関器が行うのは信号の足し算ではありません。相関器は、2基のアンテナが受け取った電圧信号同士を「乗算(掛け算)」し、それを一定時間「時間平均」する処理を行います。 2基のアンテナは位置が異なるため、電波が届くまでに微小な時間差(幾何学的遅延)が生じます。信号同士を掛け合わせて時間平均をとると、その時間差に応じた「波の位相差の余弦(コサイン)」に比例する相関値が得られます。この相関器の出力から数学的に整理された複素数の物理量を「ビジビリティ(可視度)」と呼び、天体からの電波の振幅と位相の情報を保持しています。 このビジビリティと空に見える天体の明るさ分布を結びつけるのが、「ファン・シッターテ=ゼルニケの定理」です。観測対象の視野を小さな平面とみなすことができ(小視野近似)、大気や観測装置の影響が適切に較正されている場合、干渉計が測定するビジビリティは「天体の明るさ(輝度)分布をフーリエ変換したもの」に対応します。フーリエ変換が複雑な音の波を様々な周波数成分に分解するように、干渉計は天体の明るさの広がりを「空間周波数(明暗の細かさや方向)」の成分ごとに測定しているのです。 アンテナペアが天体のどの空間周波数を測定しているかを表すために、「uv平面」という仮想的な座標系が使われます。uv平面とは、天体の方向に対して垂直な平面へアンテナ同士の間隔を投影し、観測波長を単位として表した2次元平面です(u軸は東西、v軸は南北)。アンテナ間隔が狭いペアはuv平面の中心付近(広がった大きな構造)を、遠く離れたペアは外側(細かな微細構造)を測定します。 地球が自転すると、宇宙の天体から見たアンテナペアの相対的な向きと間隔が時間とともに刻々と変化します。その結果、ひとつのアンテナペアが測定する点は、uv平面上で「楕円状の弧など」の軌跡を描きながら移動していきます。これを「地球回転開口合成」と呼びます。時間をかけて観測することで、アンテナを動かさなくてもuv平面上の測定点を埋めていくことができます。なお、物理的な対称性から1回の測定でuv平面の原点に関して対称な2点(点対)が決まりますが、これは数学的な複素共役関係を反映したものであり、独立した情報が増えているわけではない点に注意が必要です。

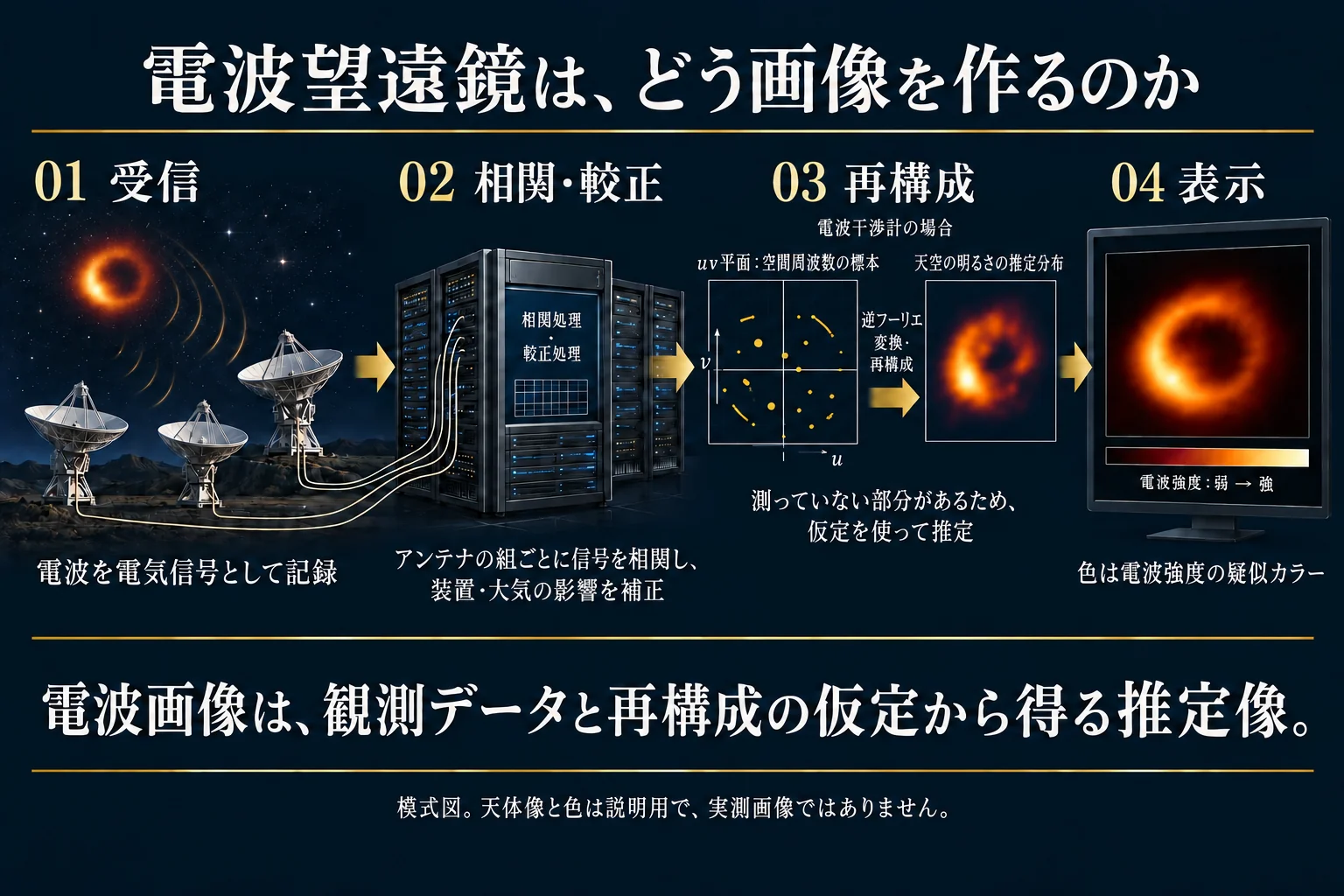

上の図は、同じ輪状の電波源を例に、受信から画像表示までの段階を示した生成模式図です。01の電波源は架空の教材例で、実際のブラックホールやEHT観測画像ではありません。複数のアンテナで受けた信号を相関器で処理し、装置や大気によるずれを較正します。図中のuv平面に打たれた点は画像上の画素ではなく、アンテナの組み合わせなどによって得られる空間周波数の標本を表します。標本のない領域が残るため、再構成では測定データに加えてアルゴリズム上の仮定を用います。右側の輪は、その結果として得られる明るさ分布の説明例であり、色は電波強度を見やすくした擬似色です。各段階の輪の形を同一にしたのは処理のつながりを示すためで、実測値や再構成精度を示すものではありません。
不完全なデータから画像を推定する:ダーティビームとアルゴリズム
相関器から得られたデータが天体のフーリエ変換に対応するなら、その測定データを逆フーリエ変換すれば直ちに天体の画像が得られるように思えます。しかし、現実の観測には2つの大きな壁が存在します。 第1の壁は、地球の大気や受信装置自体が信号を歪めることです。特にミリ波の観測では大気中の水蒸気が電波の通過を遅らせ、位相を細かく揺らします。受信回路の利得も時間とともに変動するため、位置や電波の強さが正確に分かっている標準電波源(キャリブレーター)を定期的に観測し、位相のずれや振幅の狂いを修正する「較正(キャリブレーション)」が不可欠です。 第2の、そして最も本質的な壁が「uv平面のすき間(サンプリングの不完全さ)」です。地球の自転を利用しても、地上の限られた基線数ではuv平面のすべての領域を埋め尽くすことはできず、観測データのない空白の領域が無数に残されます。 このすき間だらけの測定データをそのまま逆フーリエ変換すると、天体の真の姿ではなく、アンテナ配置によって生じる干渉縞が幾何学的に重なり合った画像が生成されます。これを「ダーティイメージ(汚れた画像)」と呼びます。ダーティイメージは単なるランダムノイズではなく、天体の真の明るさ分布に対して、干渉計のアンテナ配置が決める特有の応答パターン(点広がり関数である「ダーティビーム」)が畳み込まれた(焼き合わされた)結果として生じます。 ダーティイメージからダーティビームの影響を取り除き、天体の姿を復元するために長年標準的に使われてきたのが、1970年代に開発された「CLEAN法」です。 CLEAN法は以下の反復手順によって進められます。
- ダーティイメージの中で、最も明るいピーク(最大輝度点)を探す。
- そのピーク位置に対応する「ダーティビーム全体」を計算し、小さな係数(ループ利得、通常0.1程度)を掛けた上でダーティイメージから引き算する。
- 引き算した点光源の位置と明るさを「点状成分による画像モデル」のリストに記録する。
- ピークが削られた残差画像に対し、再び最大ピークを探して引き算を行うループを繰り返す。
- 残差画像の最大ピークがあらかじめ設定したしきい値や雑音レベルに達したら反復を終了する。
- 取り出された点状成分モデルに、アンテナアレイの解像度に相当する楕円状の理想ビーム(クリーンビーム)を畳み込み、最後に残された微小な残差画像を足し合わせる。
こうして完成した画像を「クリーンイメージ」と呼びます。 ここで理解しておくべき重要な前提は、画像再構成が解いているのは「逆問題」であり、数学的には「真の画像が一意には決まらない」という点です。uv平面に未測定のすき間がある以上、観測データと完全に矛盾しない画像のパターンは原理的に無限通り存在します。CLEAN法は「宇宙の電波源は多数の小さな点光源の集まりで近似できる」という仮定(先験的情報)を置くことで、無数にある解の中から物理的に最も尤もらしいモデルを選び出しているにすぎません。得られた画像は確定解ではなく、観測データとアルゴリズムの仮定に基づいた「推定モデル」なのです。
ブラックホール画像化の実践:複数手法による検証と信頼性
不完全なデータからいかにして信頼できる画像を導き出すかという現代の究極の実践例が、イベント・ホライズン・テレスコープ(EHT)による巨大ブラックホールの撮影プロジェクトです。 2019年4月、EHT国際共同研究チームは楕円銀河M87中心の巨大ブラックホールの影(ブラックホールシャドウ)の画像を世界で初めて公開しました(観測データは2017年4月に取得)。 M87のブラックホールを見込む見かけの大きさは極めて小さく、月面のゴルフボールを地球から見分けるほどの超高解像度(約20マイクロ秒角)が要求されました。これを実現するため、EHTはチリのALMA望遠鏡をはじめ、チリ、メキシコ、米国(ハワイ・アリゾナ)、スペインにある電波望遠鏡を原子時計で結びつけ、地球全体の大きさに匹敵する仮想干渉計(ミリ波VLBI)を構成しました。 しかし、地球規模のVLBIであっても地上に配置できる望遠鏡の数は限られ、uv平面のサンプリングは極めて疎らでした。この限られたデータから画像の信頼性を担保するため、EHTチームが取った戦略は、従来のCLEAN法に加えて「正則化最尤法(RML)」と呼ばれる最新の統計的画像再構成手法を併用することでした。 RMLは、画像を画素の集まりとして直接扱い、「観測されたビジビリティデータとどれだけ矛盾しないか」という適合度と、「画像が過度なトゲを持たず、滑らかさやコンパクトさなど物理的に妥当な性質を満たすか」を評価する正則化項(ペナルティ項)を組み合わせ、全体の目的関数を最適化する手法です。 さらに研究チームは、解析者の先入観やバイアスを徹底的に排除するため厳格な検証手順を採用しました。世界中の研究者を4つの独立した解析チームに分け、観測データを配布した上でチーム間の連絡を完全に遮断するブラインドテストを実施しました。各チームはCLEAN法やRMLなど異なるアルゴリズムやパラメータを独自に適用して画像化を行いました。 その結果、4チームすべてが独立して導き出した画像において、「中心が暗く、周囲を取り囲む直径約42マイクロ秒角のリングが存在し、その南側が北側よりも明るい」という共通の特徴が明確に再現されました。手法による細かな濃淡の違いはあっても、リング状の幾何学的構造そのものはどの手法を用いても揺るぎなく現れたのです。 この比較検証によって、観測結果が特定のアルゴリズムの癖やノイズの産物ではなく、実測データに裏打ちされた頑健(robust)な構造であることが確認されました。電波天文学における画像化の信頼性は、1枚の写真への過信ではなく、逆問題であることを自覚し、複数の数学的手法と独立した解析によって共通して導かれる構造を検証する誠実な科学的プロセスによって担保されています。
電波画像の色と読み方:疑似カラーと観測の限界
ニュースや図鑑などで公開される電波望遠鏡の画像を見ると、鮮やかなオレンジ色に輝くブラックホールや青・赤の銀河を目にします。しかし、これらを鑑賞する際には電波画像特有の表現手法と物理的な意味を正しく理解しておく必要があります。 最も基本的な前提として、電波画像に付けられている色は「肉眼で見える可視光の色ではない」ということです。電波は人間の網膜の視細胞を刺激できないため、物理的に「色」を感じることはできません。電波画像の色は、コンピューター上で観測データ内の特定の物理量に対して人為的に色を割り当てた「疑似カラー(偽色)」です。そのため、画像の色が何を意味しているかは必ず画像に付随する「凡例(カラーバー)」によって厳密に定義されています。 代表的な色の割り当て方には以下のパターンがあります。
- 電波強度の表現:最も一般的な手法で、電波が強く放射されている領域を白や黄色などの明るい色、強度が下がるにつれてオレンジ、赤、青、そして電波が検出されない背景を黒に割り当てます。
- 視線速度の表現(ドップラー効果):天体が地球に対してどのような運動をしているかを示すため、近づいてくる運動(青方偏移)を青、遠ざかる運動(赤方偏移)を赤に対応させます。
- 周波数や分子輝線の区別:一酸化炭素分子(CO)が放つ電波を赤、別の分子や塵の放射を青や緑に割り当てて合成し、異なる物質の空間分布を比較できるようにします。
ここで注意すべき重要な点は、「電波画像が疑似カラーだからといって、その天体が可視光を出していないという意味ではない」ということです。天体自身は可視光を放っている場合もあれば、全く放っていない場合もあります。電波望遠鏡の画像は、可視光の有無とは独立して、「その天体が放つ電波の物理的振る舞い」だけを忠実に可視化したものです。 また、分子輝線の電波が強く写っている場所があったとしても、それが単純に「物質の総量が多い」あるいは「密度が極めて高い」ことと直結するとは限りません。電波の放射強度は、物質の量だけでなく、ガスの温度、励起状態、光学的厚み(電波が自己吸収されずに外へ脱出できる度合い)といった周囲の複雑な物理環境に強く依存するためです。 電波観測は、可視光では宇宙の塵に遮られて見通せない星形成の現場や、絶対零度に近い極低温の星間ガスなどを暴き出す強力な手段です。画像を見る読者は、その色彩を「天体そのものの見た目」として受け取るのではなく、「天体が発する目に見えない信号を読み解くための科学的な翻訳図」として読み解くことが大切です。
よくある疑問:Q&A
Q1: 電波望遠鏡の画像は、ハッブルやウェッブなどの光学・赤外線写真と重ね合わせて見ても良いのですか?
A: 複数の異なる波長で捉えた画像を重ね合わせて比較する「マルチ波長天文学」は、現代天文学において極めて強力な研究手法です。例えば、光学望遠鏡で見える星々の光と、電波望遠鏡で捉えた星間分子ガスの広がりを重ね合わせることで、星がどこでどのように生まれているかを深く理解できます。ただし、波長ごとに解像度や視野の特性、感度の限界が大きく異なる点には注意が必要です。電波画像が「数学的な推定モデル」であることを意識した上で比較することが重要です。
Q2: 地上のアンテナの数を増やし続ければ、将来は隙間のない「完全な直接写真」が撮れるようになりますか?
A: アンテナの数を増やせば増やすほどuv平面のサンプリング密度は高まり、未測定の隙間は小さくなります。その結果、画像再構成における仮定への依存度は減り、画像の精度と信頼性は飛躍的に向上します。しかし、地球上に無限にアンテナを敷き詰めることは物理的に不可能です。したがって、電波干渉計による画像化である限り、常に有限のサンプリングデータから最適解を導く逆問題の推定プロセスが伴います。
Q3: 電波画像の中で真っ暗に描かれている領域には、宇宙空間に何も存在しないのでしょうか?
A: そうではありません。画像が暗い部分は、「その観測の感度限界を下回る強度の電波しか届いていない」、あるいは「観測した特定の周波数帯で電波を放つ物質が存在しない」ことを示しているにすぎません。そこには可視光やX線で明るく輝く超高温のガスが存在しているかもしれませんし、現在の望遠鏡の感度では捉えきれない極めて希薄な物質が漂っている可能性もあります。
まとめ
電波望遠鏡が描き出す天体の画像は、目に見える光をそのまま焼き付けた「写真」ではありません。広大な大地に配置されたアンテナ群が捉えた目に見えない電波の波を、正確な時刻同期と相関処理によって結びつけ、フーリエ変換と高度な画像再構成アルゴリズムによって導き出した「科学的推定モデル」です。 その画像が不完全な観測データと物理的な妥当性に基づいて慎重に構築されたモデルであることを知ることで、天文学者たちが宇宙の深淵から届く微弱な信号とどのように向き合い、見えない宇宙の姿を解き明かしてきたのか、その探究の真の姿をより深く理解することができます。
