雪の結晶はなぜ六角形？分子から枝まで

冬の冷たい大気から舞い降りる雪。顕微鏡写真などで目にする雪の結晶は、きれいに揃った6本の腕を広げた星や花のような幾何学模様をしており、その美しい対称性に目を奪われます。しかし、実際に空から降る雪のすべてが整った六花（りっか）の形をしているわけではありません。複数の結晶が空中で絡み合った「雪片（せっぺん）」、過冷却雲粒が衝突して凍りついた「あられ」、微小な水滴がそのまま凍結した丸い「凍結水滴」など、大気中には多様な形態が存在します。

この記事で焦点を当てるのは、雲の中で水蒸気（気体）から直接氷（固体）へと昇華成長した、単一の秩序ある「氷の単結晶」です。目に見えないほど極小の水分子が集まるとき、なぜミリメートル大の整った六角形の対称性が現れるのでしょうか。ミクロな分子の結合から、平らな面（ファセット）の形成、上空での枝分かれ、そして左右対称に見える理由とそれが崩れる条件まで、現代の結晶成長学の視点から解き明かします。

---

1. 分子配列から六角柱へ：正四面体ネットワークと「平らな面」ができる仕組み

雪の結晶の根源的な形である「六角形」の起源は、水分子同士が結びつくミクロな結晶格子構造にあります。

地上の通常の環境で目にする氷は、結晶学において「氷Ih（こおり・いち・エイチ）相」と呼ばれる結晶構造をとります。水分子（H₂O）は、1つの酸素原子に2つの水素原子が共有結合していますが、隣り合う水分子との間には「水素結合」と呼ばれる電気的な引力が働きます。氷Ih相の結晶格子の中では、1つの水分子を中心として、周囲の4つの水分子がほぼ等しい距離で正四面体の頂点方向に配置されます。これを「正四面体配位」と呼びます。

ここでよくある誤解として、「水分子単体の結合角（水素・酸素・水素のなす角）が約104.5度だから、結晶が六角形（内角120度・分岐角60度）になる」という説明がありますが、これは科学的に正確ではありません。水分子1つの分子内結合角が直接結晶の外形角度になるのではなく、無数の水分子が三次元空間で正四面体配位のネットワークを組み上げることによって、初めて六角形の対称性が立ち現れます。

この三次元ネットワークを、結晶の主軸である「c軸」方向から見下ろすと、水分子が六角形のリング（六員環）を形成して規則正しく配列している様子が分かります。この方向から見ると、60度回転させても元の配置と重なり合う「6回対称性」を持っています。水蒸気から成長し始めた最初期の氷結晶が、平らな上面・底面（底面ファセット）と6つの側面（柱面ファセット）で囲まれた「六角柱」の形をとるのは、この結晶格子が持つ根本的な対称性を反映しているためです。

では、分子の配列に対称性があるからといって、なぜ結晶の外側が平らな面（ファセット面）になるのでしょうか。

かつては「結晶全体として表面エネルギーが最小になる平衡形状をとるため」と単純に説明されることがありました。しかし、雲の中で水蒸気からダイナミックに成長する雪の結晶においては、熱力学的な平衡形状だけでなく、面の方位ごとに水分子が取り込まれる速度が異なる現象、すなわち「表面カイネティクス（表面反応速度論）」が決定的な役割を果たしています。

氷の結晶表面に水蒸気中の水分子が吸着すると、分子は表面上を動き回り、結晶格子に組み込まれやすい段差（ステップ）や折れ曲がり（キンク）を探します。表面にステップが存在すると、分子はそこに強く捕らえられ、ステップを横方向へ前進させながら層を埋めていきます。ある面が原子レベルで平坦になると、新しい層を作り始めるための「核（二次元核）」を平坦面上に自発的に形成しなければならず、そこには高いエネルギー障壁が存在します。そのため、分子の取り込みが速い面は外側へ急速に成長して消え去り、分子が新しい層を作りにくく成長が最も遅い結晶面だけが、平坦なファセット面として外側に露出して残るのです。

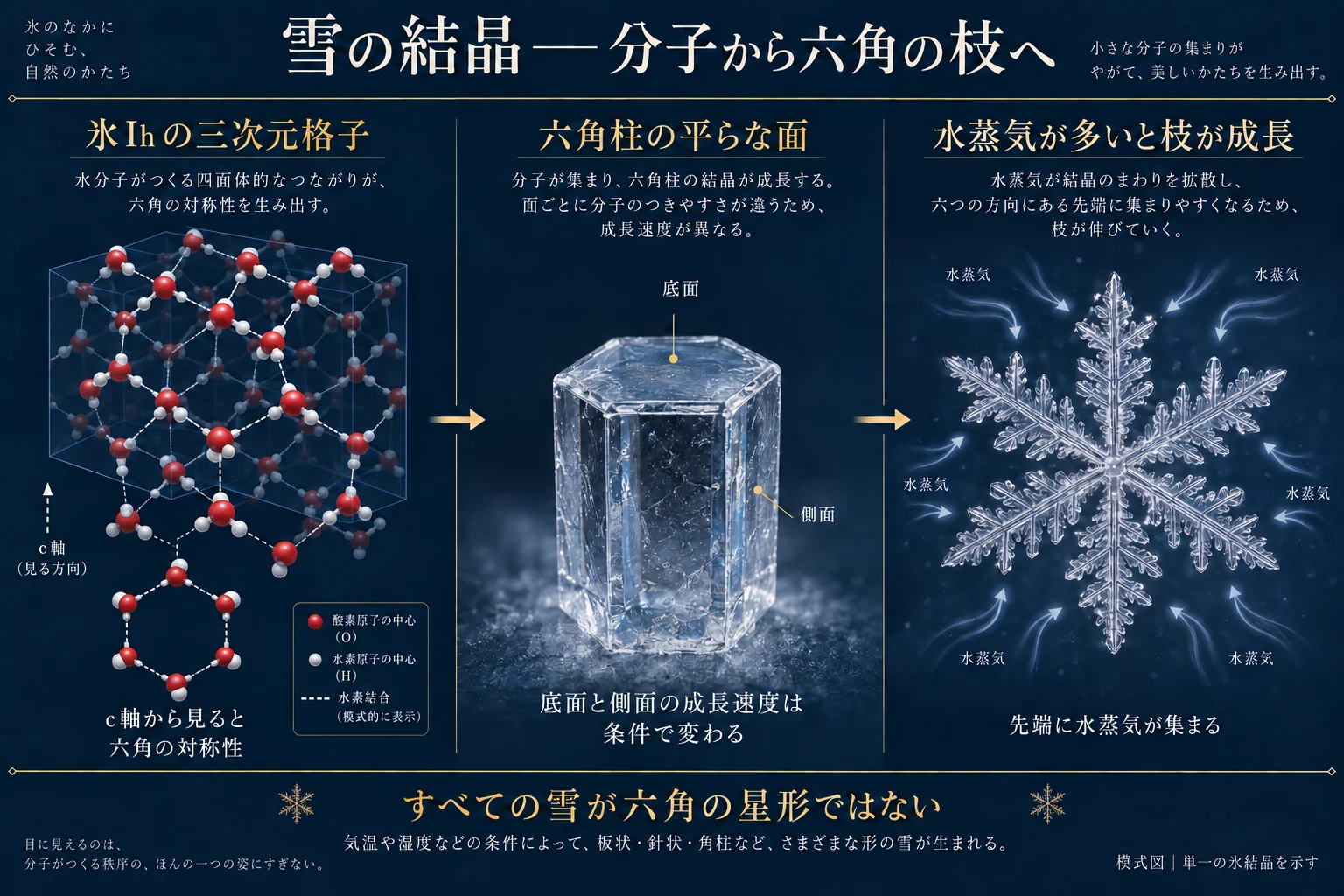

上の図は、この分子スケールから巨視的な結晶成長へのつながりを整理した模式図です。図を見る際は、以下の点に留意してください。左側の分子配置は、平面のハニカム構造ではなく、三次元の正四面体配位ネットワークをc軸方向から投影した六員環配列です。分子内結合角（約104.5度）と結晶の角度（約60度）は直接同一のものではありません。また、中央の六角柱において平坦な面が保たれるのは、単なる表面エネルギー最小化ではなく、面方位ごとの分子取り込み速度（表面カイネティクス）の違いによる成長過程の結果です。右側の樹枝状結晶へと成長する段階でも、すべての側枝が幾何学的に固定されたコピーではなく、下地格子の対称性を反映した方向へ伸びやすい傾向を示している点に注意が必要です。

---

2. 形を決める気象条件：温度・過飽和度と「中谷ダイアグラム」の読み方

初期の微小な六角柱として生まれた結晶が、薄い板（六角板）になるのか、細長い柱や針（角柱・針状）になるのか、あるいは華やかな星型（樹枝状結晶）へと育つのかは、結晶が成長する上空の大気環境によって大きく変化します。

この形態変化を体系的に解明したのが、世界で初めて人工雪の作製に成功した物理学者・中谷宇吉郎博士です。中谷博士が実験室で明らかにした「中谷ダイアグラム（雪の結晶の形態ダイアグラム）」は、横軸に温度、縦軸に水蒸気量をとり、どの環境でどのような結晶が生まれるかを示した気象物理学の基本図です。

結晶の形態を左右する第一の要素は「局所的な気温」です。雪の結晶の基本骨格は、上空の温度に応じて次のような顕著な交代傾向を示します。

• 0℃から約-4℃：薄い六角板などの板状結晶
• 約-4℃から約-10℃：六角柱や針状などの柱状結晶
• 約-10℃から約-22℃：再び板状結晶が優勢となり、特に-15℃前後で枝が大きく発達した樹枝状六角板が現れやすい
• 約-22℃以下：再び柱状や複雑な多結晶の傾向が強まる

ここで注意しなければならないのは、これらの温度範囲は自然界における厳密な物理境界ではなく、支配的になりやすい代表的な傾向・目安であるという点です。また、「美しい星型の結晶は-15℃前後でしか生まれない」というのも過度な単純化です。後述する水蒸気の供給量によっては、同じ-15℃であっても平坦な六角板にとどまることがあり、逆に少し外れた温度域でも条件が揃えば枝分かれを起こすことがあります。

結晶の基本形状が温度によって板状と柱状の間を二度も交代する現象は、水以外の物質ではほとんど見られない特異な性質です。なぜこのような交代が起きるのかについては、結晶の底面と柱面における表面カイネティクス（ステップの形成しやすさや分子の表面拡散）が温度によって劇的に変化するためと考えられていますが、その微視的な物理素過程は現代の氷物理学においても完全な単一理論としての統一には至っておらず、先端研究が続けられているフロンティアです。

結晶の形態を左右する第二の決定的な要素が「過飽和度」です。

天気予報で用いられる一般的な「相対湿度」は、通常「液体の水」に対する飽和水蒸気量を基準（100％）として表されます。しかし、氷点下の雲の中では、液体の水に対する飽和蒸気圧よりも、固体の氷に対する飽和蒸気圧のほうが低くなります。雪の結晶の成長を議論する上では、実際の水蒸気圧が、その温度で氷と平衡状態にある飽和水蒸気圧をどれだけ上回っているかを表す「氷に対する過飽和度」が本質的な指標となります。

大気中の水蒸気が氷の飽和蒸気圧とほとんど変わらない（過飽和度が非常に低い）環境では、結晶はゆっくりと時間をかけて成長し、ファセット面を維持したまま均一な六角板や六角柱になります。一方、氷に対する過飽和度が高い環境、すなわち上空の空気に水蒸気が豊富に供給されている環境では、結晶の成長速度が跳ね上がり、次に説明する「枝分かれ」が始まります。

---

3. なぜ枝分かれするのか：拡散不安定性と六方晶格子の相互作用

過飽和度の高い雲の中に入ると、単純な六角板の角から外側へ向けて、なぜ細長い枝が勢いよく飛び出してくるのでしょうか。

この劇的な形状変化を引き起こす主犯は、「拡散不安定性」と呼ばれる物理現象です。

平らな六角板が水蒸気の中で成長している場面を想像してみましょう。結晶が成長するためには、周囲の空気中を漂っている水分子が、空気の分子（窒素や酸素）と衝突を繰り返しながら拡散し、結晶の表面へと到達しなければなりません。六角板の平らな辺の中央部分に比べると、外側に突き出ている6つの「角（頂点）」は、より広い三次元空間から四方八方に広がる水蒸気の拡散流を受け取ることができます。

過飽和度が低いときは、表面に到達した水分子が結晶上を移動して全体に均等に行き渡る余裕があるため、ファセット面が保たれます。しかし、過飽和度が高くなると、結晶が水蒸気を消費する速度に対して、空気中を水分子が拡散してくる速度が追いつかなくなります（拡散律速状態）。すると、わずかに外側へ飛び出している角の先端に水蒸気が局所的に集中供給され、先端だけが周囲の平坦面を置き去りにして急速に前進し始めます。先端が前進すればするほど、さらに水蒸気濃度の高い未開拓の領域へと突入するため、突起の成長にはプラスのフィードバックがかかります。これが拡散不安定性の正体です。

もし空間が完全に均一で、物質の性質に方向性（異方性）がなければ、拡散不安定性によって伸びる物体は、不規則で乱雑に入り組んだ樹枝状パターンになります。

しかし、雪の結晶が美しい秩序を保って枝を伸ばすのは、土台となる「結晶格子（氷Ih相）の強い異方性」が拡散不安定性と密接に相互作用しているためです。

六角板の6つの角は、結晶のc軸に垂直な平面内において、最も分子密度の高い格子方向を向いています。拡散不安定性によって突き出た先端は、下地の六方晶格子の対称性に強く案内されながら、約60度の間隔を開けた6方向へ優先的に主枝を伸ばしていきます。さらに主枝が長く成長すると、その主枝の側面でも再び微小な突起が拡散不安定性によって成長を始め、やはり格子の対称性を反映して、主枝に対して約60度の角度を保ちながら左右へと側枝を伸ばします。

ここで強調しておくべき重要な事実は、実物の雪の結晶における側枝の分岐角度は、幾何学的に寸分違わぬ完全な60度ではないということです。側枝は結晶格子の対称性の導きによって「約60度の方向へ伸びやすい強い傾向」を持っていますが、局所的な温度場や水蒸気の拡散流のわずかな揺らぎによって、実際の分岐角度や成長速度には測定可能なゆらぎが生じます。雪の結晶の枝分かれは、格子による幾何学的傾向と、大気のダイナミクスがもたらすランダムな揺らぎとのせめぎ合いの上に成り立っているのです。

---

4. 6本の腕はなぜ同じ形に育つのか：雲の中の旅と気象履歴の共有

雪の結晶を眺めたとき、誰もが抱く最大の謎は「なぜ遠く離れた6本の先端が、まるで互いに合図を送り合っているかのように、同時に同じ模様の枝を伸ばすのか」という点でしょう。結晶の差し渡しが数ミリメートルあるとすれば、原子や分子のスケールから見れば途方もない距離です。ひとつの腕の先端で起きた出来事が、分子振動の伝播などによって他の腕へ瞬時に伝達され、デザインを同期させているわけではありません。

この対称性を生み出す真の理由は、結晶のサイズと、それが浮かんでいる大気のスケールとの圧倒的な落差にあります。

雪の結晶の差し渡しは、大きく発達したものでも数ミリメートル程度です。これに対し、結晶を育む上空の雲は、水平方向に数キロメートルから数十キロメートル、垂直方向にも数千メートルの広がりを持っています。ミリメートルサイズの小さな結晶の周囲を取り囲む空気は、巨視的に見れば極めて均質であり、結晶の右側の腕も左側の腕も、まったく同じ局所温度と局所過飽和度に包まれています。

雲の中で生まれた結晶は、自らの重みによって毎秒数十センチメートル程度の速さでゆっくりと落下し、時に上昇気流に乗って雲の中を上下に浮遊します。この旅の途中で、結晶は刻々と変化する大気環境を通過していきます。例えば、気温-15℃・高過飽和度の領域を通過すると、6本の先端すべてで一斉に拡散不安定性が強まり鋭い側枝が横へ伸びます。次に少し乾燥した領域へ移動すると、成長速度が落ちてファセット化が進み、枝の先端に小さな平らな六角板が形成されます。

このように、1つの雪の結晶の6本の腕がほぼ似た形態に成長するのは、各腕が「巨視的によく似た外部条件（温度や過飽和度）とその時間変化」をまったく同じタイミングで共有するためです。結晶の腕に刻まれた複雑な段差や枝の分岐パターンは、その結晶が雲の中を旅した「気象履歴の記録」そのものなのです。

中谷宇吉郎博士は、雪の研究がもたらすこの深い知見に感銘を受け、「雪は天から送られた手紙である」という趣旨の言葉を残しました。ただし、科学的な観点から言えば、地上に落ちてきた結晶の形を見ただけで、それが通過してきた上空の気象ルートを一意に完全に逆算・復元できるわけではありません。同じような形態変化を引き起こす環境の組み合わせが複数存在するためです。それでも、結晶の形態が上空の気象履歴を知る手掛かりであるという事実は、現代の気象レーダー解析や降雪予測の基礎として今なお息づいています。

---

5. 形の崩れと例外：空気力学的効果から「三角形の雪」まで

顕微鏡で撮影された見事な結晶写真を見慣れていると、「自然界の雪の結晶はすべて完璧な対称性を持っている」と思いがちです。しかし、野外で実際に雪を観察してみると、6本の腕の長さが不揃いであったり、片側だけ枝が乱れていたりする非対称な結晶のほうがはるかに多く見つかります。

結晶の対称性が崩れる原因として、まず挙げられるのが「空気力学的効果（換気効果）」です。

結晶が微小なうちは空気中を漂うようにゆっくりと沈降しますが、結晶が数ミリメートルサイズまで成長すると、一定の終端速度を持って大気中を落下するようになります。静止した空気中であれば、水蒸気は結晶の周囲から対称に拡散してきますが、落下運動によって周囲に気流が生じると、結晶の周りの水蒸気濃度場が歪められます。

物理学者ケネス・リブレヒト（Kenneth G. Libbrecht）とアーノルド（H. M. Arnold）の2009年の研究（arXiv:0911.4733）が指摘するように、大気中を落下するミリメートルサイズの氷結晶においては、気流が結晶表面の境界層を押し流す「換気効果（ventilation effect）」や、後流の乱れが発生します。結晶がわずかに傾いて落下すると、気流を受け止める風上側の先端には新鮮な水蒸気が豊富に供給されて成長が加速し、風下側の先端は水蒸気が希薄になって成長が遅れるといった空間的な偏りが生じます。さらに、腕の成長差が結晶の重心や空気抵抗のバランスを変化させ、落下姿勢を揺らすという流体力学的な相互作用が働きます。激しい衝突による破損だけでなく、この空気力学的効果そのものが、自然界の雪の腕を不揃いにする主要な原因なのです。

さらに興味深い例外として、六角形ではなく「三角形」や角を落とした「切頭三角形」の形をした雪の結晶が存在します。

氷Ih相が六方晶の格子構造を持つ以上、外形が3回対称の三角形になるのは直感に反するように思えます。かつては「落下時の気流の乱れによって3本の腕だけが選択的に成長した（2009年の空気力学的モデル）」と考えられたこともありましたが、その後の精密な実験によって新たな事実が明らかになりました。

リブレヒトが2021年の論文（arXiv:2106.09809）で報告した実験では、風のない静止した実験室環境において、基板や針の先端に氷結晶を成長させたところ、特定の温度（約-14℃）かつ所定の過飽和度の領域において、気流の助けを借りることなく自発的に三角形の外形へと自己組織化する現象が観察されました。

この現象を駆動しているのは、結晶表面の物理過程である「エッジ・シャーペニング不安定性（edge-sharpening instability）」です。成長中の六角板の縁（エッジ）において、特定の条件下では面の成長速度の異方性と表面カイネティクスが組み合わさり、わずかな初期のゆらぎによって交互に並ぶ3つの稜線が鋭利化し、分子の取り込みが優先的に加速します。その結果、残りの3つの面が相対的に押し縮められ、安定した3回対称の三角形へと形態が遷移するのです。自然界で見られる雪の多様性は、単なる六角形のバリエーションにとどまらず、流体力学や表面物理が引き起こす多彩な対称性の破れを含んでいるのです。

---

6. よくある疑問と誤解の整理

雪の結晶に関して、一般に広く信じられている言説の中には、科学的な視点から見直すと解像度に応じた正確な理解が必要なものがあります。代表的な2つの疑問を整理します。

Q1. 「世界中に同じ形の雪の結晶は二つと存在しない」というのは科学的に本当ですか？

この問いに対する答えは、「どの観察の解像度で見るか」によって異なります。

まず、肉眼や倍率の低いルーペで観察するレベル（ミリメートル単位の大まかな輪郭）であれば、特に拡散不安定性を起こしていない単純な六角板や六角柱において、外見上ほとんど区別がつかない「非常によく似た結晶」同士は珍しくありません。実験室で温度と湿度を厳密に制御すれば、見た目がほぼ同一の結晶を人工的に再現することも可能です。

しかし、電子顕微鏡レベルの微細構造、さらには「結晶を構成する水分子の並び」という極限の解像度まで降りていくと、話は完全に一変します。直径数ミリメートル、質量数ミリグラム程度の典型的な雪の結晶ひとつの中には、およそ10¹⁸個（100京個）という天文学的な数の水分子が含まれています。

この膨大な数の分子が三次元格子を組み上げる際、結晶表面のステップの位置、微小な格子欠陥、さらには自然界の水に含まれる同位体（重水素や重酸素）の配置まで考慮すると、その統計力学的な組み合わせの数は宇宙に存在する原子の総数を遥かに凌駕します。したがって、分子配置のレベルまで含めて「寸分違わぬ完全な同一物」が存在する確率は事実上ゼロであり、「二つとして同じものはない」という言説は統計力学的確率として極めて正確な真実となります。

Q2. 冷凍庫の中で霧吹きを使えば、綺麗な星型の雪の結晶が作れますか？

一般的な家庭用冷凍庫に霧吹きで水を吹き込んでも、顕微鏡写真のような美しい星型の雪の結晶を作ることはできません。

霧吹きから噴射された液滴は、氷点下の空気に触れると急速に冷やされますが、これは「液体の水がそのまま凍った微小な凍結水滴（球状の氷の粒）」になるだけであり、水蒸気から昇華成長した単結晶ではありません。星型の樹枝状結晶を育てるためには、液体の水滴を直接凍らせるのではなく、上空の雲の中と同じように、過冷却水滴から蒸発した「氷に対する過飽和水蒸気」をゆっくりと氷の核に供給し続ける必要があります。

家庭や学校で雪の結晶を作る実験（ペットボトルとドライアイスを用いた実験など）では、水滴を吹きかけるのではなく、湿らせた布や蒸気から水蒸気を立ち上らせ、飽和蒸気圧の差を利用して過飽和環境を維持する工夫が施されています。

---

結び

冬空から舞い降りる雪の結晶は、水分子が織りなす微視的な水素結合のルールと、大気中を流れる巨視的な熱・物質移動の物理法則が見事に調和した自然の造形物です。

六角形の基本対称性は、氷Ih相の正四面体ネットワークをc軸から見下ろした六員環配列に由来し、平坦なファセット面は面ごとの分子取り込み速度（表面カイネティクス）の違いによって保たれます。そして、雲の中で水蒸気の拡散不安定性と結晶格子の異方性がせめぎ合うことで、優美な枝分かれが生まれます。

落下姿勢に伴う空気力学的換気効果による非対称性や、エッジ・シャーペニングによる三角形結晶など、理想的な対称形からの逸脱も含めて、一粒の雪にはそれが旅してきた上空の気象履歴が刻まれています。雪の結晶が見せる多彩な造形は、極小の分子から広大な大気スケールに至る物理現象の連続的な相互作用が生み出した美しい結晶なのです。

---
