テンセグリティロボットは、強い衝撃に耐えられるのか

月や火星の険しい渓谷、あるいは地震で崩落した建築物の奥深くへ探査機を送り込む際、最大の障壁となるのが「高所からの落下」や「落石との衝突」による破損です。従来のロボットは頑丈な金属フレームで内部を保護する設計が主流でしたが、強い衝撃を受けると骨格が歪んで関節ギアが噛み合わなくなったり、内部基板に致命的な衝撃荷重が伝わったりする弱点がありました。

そこで注目されているのが、硬い棒と引っ張られたワイヤーをしなやかに組み合わせた「テンセグリティロボット」です。この特殊な骨組みは、本当に強い衝撃に耐えて動き続けることができるのでしょうか。本記事では、その物理的な衝撃緩和の仕組みから、最新の3本棒実機「Tribar」による5.7メートル落下実験の検証結果、そして耐衝撃性を決定づける工学的限界までを論理的に解説します。

結論：適切な設計範囲内であれば高い耐衝撃性を発揮するが「無敵」ではない

タイトルに掲げた問いに対する結論は、「適切なトポロジー（幾何学的配置）、初期張力（プレストレス）、および部材の弾性率が設計された範囲内であれば、極めて高い耐衝撃性を発揮するが、決して無敵ではない」ということです。

テンセグリティロボットは、外力を受けた瞬間に構造全体がしなやかに変形することで、局所的なピーク荷重を劇的に低減できます。実際、最新の実機研究では、端部補強を施した3本棒のテンセグリティロボットが、5.7メートルの高さから落下したあとも主要な構造破壊を免れ、駆動機能を維持できたことが確認されています。従来の剛体ロボットであれば、関節部が破損して走行不能になりかねない衝撃であっても、構造全体で受け流すことが可能です。

しかし、これを「いかなる衝撃にも耐えられる魔法の構造」と解釈してはなりません。落下する高さや機体質量、部材の断面寸法や材料強度、そして内部電子機器が耐えられる加速度（許容G値）の限界を超えれば、棒の座屈（折れ曲がり）やワイヤーの破断、精密機器の機能喪失が確実に発生します。

衝撃エネルギーは落下高さだけでなく機体の質量にも比例するため、機体が大型・重量化するほど衝撃吸収の難易度は跳ね上がります。つまり、「許容される設計範囲内において卓越した衝撃緩和能力を持つが、物理法則を超えてあらゆる衝突に耐えられるわけではない」というのが科学的に正確な答えです。

衝撃を受け流す基本原理：骨と腱が織りなす「柔らかい骨組み」

テンセグリティ（Tensegrity）とは、「テンション（張力）」と「インテグリティ（統合）」を組み合わせた造語です。20世紀半ばに彫刻家ケネス・スネルソンや建築家バックミンスター・フラーらによって提唱され、後にNASAの惑星探査構想「Super Ball Bot」などを通じてロボット工学へと応用されました（出典：NASA Super Ball Bot）。

一般的なロボットの骨格は、柱や梁のような圧縮部材同士をボルトや溶接で強固に固定して作られます。これに対しテンセグリティの最大の特徴は、「圧縮を受ける部材（棒やパイプ）同士が直接接触せず、張力を受ける部材（ワイヤーやケーブル）のネットワークの中に浮かぶように保持されている」点にあります。あらかじめ引張材に適度な張力を与えておく「プレストレス」により、棒とワイヤーの力が釣り合い、自律的に安定した立体形状を保ちます。

この構造が強い衝撃を受け流せるメカニズムは、力学的に次の3点に集約されます。

1. 変形ストロークの確保によるピーク荷重の緩和：硬い地面に剛体が衝突すると、接触時間が極めて短いため、瞬時に巨大な衝撃荷重（力積において衝突時間 \Delta t が極小となり荷重 F が極大化する）が集中します。テンセグリティは衝突時に構造全体が大きくたわむことで、変形にかかる時間と距離（ストローク）を引き延ばし、ピーク加速度と荷重を大幅に低減します。
2. 弾性ひずみエネルギーとしての蓄積：外力で構造が変形する際、引き伸ばされたケーブルやわずかにたわんだ棒が、衝突の運動エネルギーを弾性ひずみエネルギーとして一時的に蓄え込みます。
3. 材料減衰と構造減衰によるエネルギー散逸：蓄えられたエネルギーは、ケーブル素材の粘弾性（材料減衰）や接合部の微小な摩擦（構造減衰）、空気抵抗を通じて熱などに変換され、速やかに減衰します。

ここで、構造概念図の読み方と、実機力学における注意点を整理しておきます。

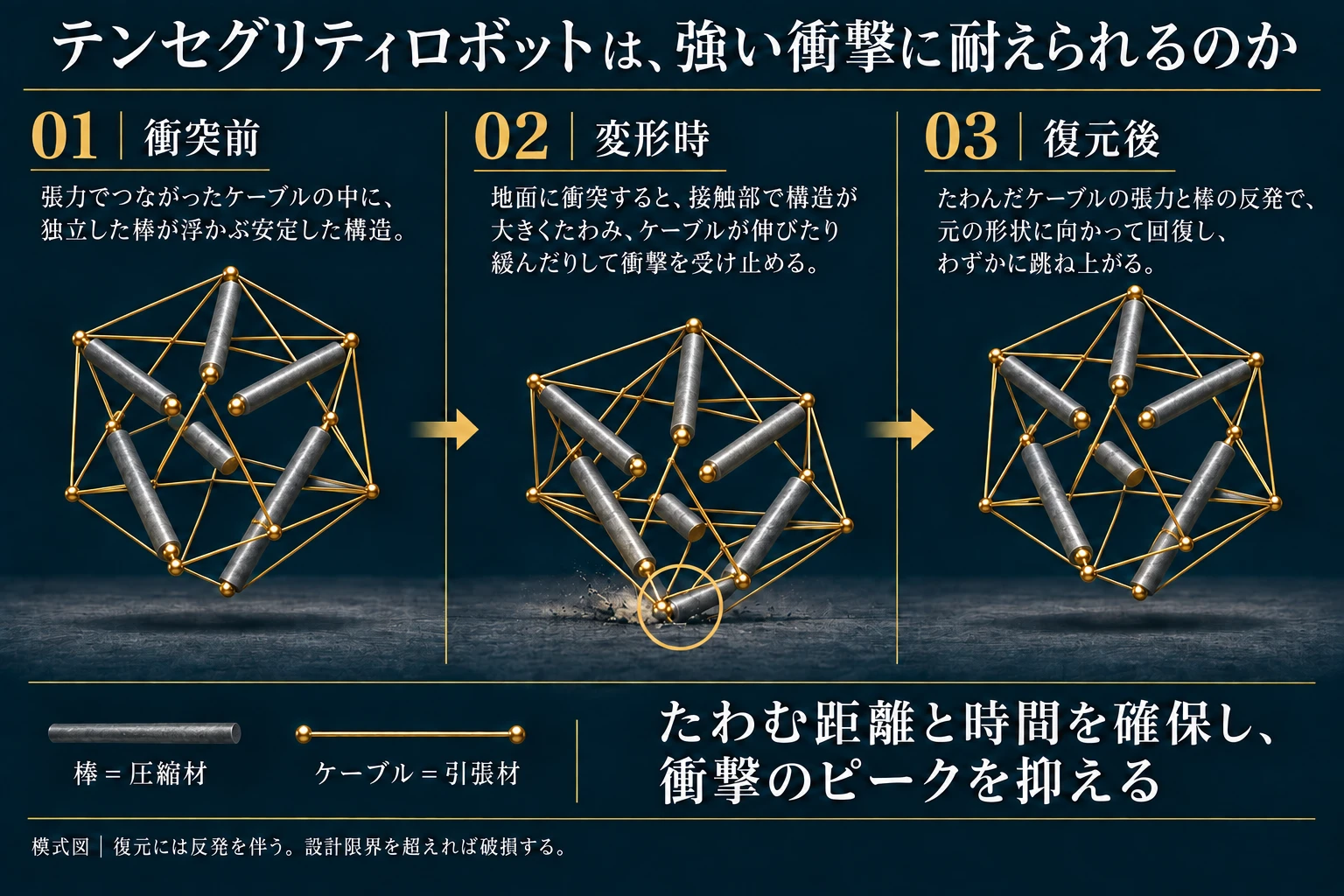

この図は、多面体構造を持つテンセグリティが外力を受けた際の「衝突前」「変形時」「復元後」の3状態を示した模式図です。圧縮材（棒）と引張材（ケーブル）の役割が色分けされており、骨組み全体がたわんだ後に形状を復元するプロセスを表しています。

ただし、この図を読み解く際は次の2点に注意が必要です。第一に、模式図では構造全体にしなやかに力が広がるように見えますが、現実の実機では「すべての部材に均等に力が分散されるわけではない」という点です。衝突の瞬間には地面と激突した接地部に最大の歪みと応力が集中し、そこからネットワークを介して周囲へと波及します。また復元時には、蓄えられた弾性エネルギーが解放されることで地面を反発する「バウンド」挙動を伴います。

第二に、この図は多面体モデルの変形原理を示す概念図であり、後述する3本棒の実機「Tribar」そのものの設計図ではありません。また、中央にワイヤーで機器カプセルを吊り下げる方式も、すべてのテンセグリティロボットに共通する必須構造ではありません。

さらに理想的なトラス理論では、棒は純粋な軸方向の圧縮力（軸力）のみを受け、曲げの力は働かないと仮定されます。しかし実機では、端部接続金具の回転抵抗や偏荷重、あるいは地面の突起が棒の側面に直接衝突することにより、必然的に曲げモーメントが発生します。この実機ならではの曲げの発生が、後述する耐衝撃性の限界に直結します。

実機検証：3本棒ロボット「Tribar」の5.7m落下実験データ

テンセグリティの耐衝撃性は、長らくシミュレーションや大型模型で研究されてきましたが、近年、実用的な実機による厳密な検証が行われました。その代表例が、スイス連邦工科大学ローザンヌ校（EPFL）などの研究チームが開発した3本棒テンセグリティロボット『Tribar』です（主原典：Nature Machine Intelligence 2026年掲載論文 DOI: 10.1038/s42256-026-01280-2、プレプリント arXiv:2501.15078v1）。

従来のテンセグリティロボットは6本や12本の棒を用いた球状多面体が主流でしたが、部材数が増えるほど配線が複雑化し、重量と制御の負担が増大します。これに対しTribarは、立体テンセグリティを構成できる数学的最小単位である「3本の棒」と張力ケーブルのみで構成されています。

機器配置においても、中央にカプセルを吊り下げる方式ではなく、3本の棒の内部や支持フレームにモーター、バッテリー、制御基板、通信機器を直接分散配置しています。これによりデッドスペースを排除し、基本構成で代表質量約0.4kgという軽量化を達成しました（なお、この約0.4kgという数値は基本構成の代表値であり、落下試験で用いられた追加補強仕様の実測質量と自動的に同一視してはならない点に留意が必要です）。

このTribarを用いた実験において、極めて重要な耐衝撃データが得られています。掲載版論文の要旨（Nature Machine Intelligence 2026）によると、端部補強などの耐衝撃仕様を施したTribarが、「少なくとも5.7メートルの高さ」からの自由落下後も、主要な構造破壊を起こすことなく移動および駆動機能を維持したことが公式に報告されました。2階建て家屋の屋根に匹敵する高さからの落下に耐えたことは、テンセグリティの優れた衝撃吸収能力を実証する強力な証拠です。

ただし、落下後の挙動については実験条件ごとの詳細な区別を正しく把握しておく必要があります。原典のプレプリント資料（arXiv:2501.15078v1）によると、以下の重要な差異が記録されています。

• 約2mの崖からの落下実験：着地時の衝撃に耐えた後、人間の介入なしに「完全な自律動作」で移動を再開し復帰しました。
• 5.7mの橋からの落下実験：着地後に自律移動をそのまま継続できたわけではありません。着地地点周囲の金属構造物などによる磁気干渉（地磁気センサーの乱れ）により、ロボット単体では方位を正確に把握できなくなりました。そのため、研究者が通信を介して進行方向の入力を人手で行う（遠隔指令）ことで移動を再開させました。つまり、駆動・移動機構は物理的に健全であり、遠隔操作によって走行を復帰できたというのが正確な事実です。
• 約12mの崖からの落下事例：同研究では約12mの落下事例にも触れられていますが、これは垂直自由落下ではなく、急峻な斜面や植生に断続的に接触しながら滑落した事例です。衝突エネルギーが複数回に分散・減速されており、5.7mの垂直自由落下と同列の衝撃条件ではありません。

また、原典照合によって判明した未確認事項（保留事項）の認識も不可欠です。掲載版本文および補足資料の一部が購読制限下にあるため、5.7m落下試験における着地面の材質（硬いコンクリート面か、アスファルトか、土や草地か）、衝突瞬間のピーク加速度実測値、および同一機体による累積反復耐久回数（何回の落下に耐えられるか）は公開データから確定できていません。

さらに、同一の質量・形状・落下条件の下で、従来の金属製剛体ロボットを落として比較する「直接的な破壊対照実験」は実施されていません。したがって、剛体構造に対するテンセグリティの優位性は、材料力学および構造力学の基本原理に基づく定性的な比較であり、実測データによる一対一の優劣比較ではないという限界を理解しておく必要があります。

衝撃を受けたあとにどう動くのか：転がり移動の制御機構

テンセグリティロボットの工学的な利点は、単に落下に耐えるだけでなく、着地直後にそのまま探査機として自力移動できる点にあります。

一般的な車両のような車輪やキャタピラを持たないテンセグリティは、「機体自体の形状を歪ませて重心を傾け、コロンと転がる（Rolling locomotion）」という原理で移動します。進行方向のケーブルを内蔵モーターで巻き取って短縮し、背後や側面のケーブルを緩めると、全体の釣り合い形状が非対称に変形します。すると機体の重心が接地している支持面の外側へ移動し、重力によって前方の面へと転がり倒れます。この変形と重心移動を繰り返すことで前進します。

実機での移動制御は、単にケーブルを伸縮させるだけでは成立しません。不整地においてロボットがどの面で接地し、どの方向を向いているかは、落下や転がりのたびに変化します。そのためTribarなどの実機では、棒の内部に搭載されたIMU（慣性計測装置）によって傾きや角速度、重力加速度を計測し、3次元的な姿勢をリアルタイムに推定しています。その情報に基づき、事前に最適化された「目標形状シーケンス（各モーターの駆動指令列）」を動的に選択・実行することで、狙った方向への正確な転がり移動を実現しています。

なお、「テンセグリティロボットは球状に近いため絶対に動けなくならない」という言説は誤解です。明確な上下を持たないため、転倒して仰向けになり走行不能に陥るリスクは従来の車輪型や二足歩行型に比べて極めて低いと言えます。しかし、機体の隙間に尖った岩が挟まって変形が妨げられたり、モーターの出力限界を超える急勾配や深いクレバスに嵌まり込んだりすれば前進不能になります。「絶対にスタックしない」のではなく、「転倒に対して高い耐性を持ち、倒れた状態からでも速やかに回復して移動を再開しやすい設計である」と理解するのが正確です。

耐衝撃性を決定づける4つの物理的・工学的限界

テンセグリティ構造が優れた衝撃緩和能力を持つとはいえ、物理法則の制約を超えることはできません。ロボットの設計や運用においては、耐衝撃性を決定づける以下の4つの限界を正しく見極める必要があります。

1. 棒のオイラー座屈限界

テンセグリティの棒は主に軸方向（長さ方向）の強い圧縮力を受けます。細長い棒に過大な圧縮力が加わると、材料本来の圧縮強度に達するはるか手前で、棒の中央が突然弓なりに折れ曲がる「座屈」が発生します。座屈を引き起こす限界荷重（座屈荷重 P_{cr}）は、材料のヤング率 E、断面二次モーメント I、棒の長さ L、端末係数 K を用いてオイラーの式で表されます。

P_{cr} = \frac{\pi^2 E I}{(K L)^2}

この式が示す通り、座屈限界は「棒の長さの2乗に反比例」します。機体を大型化して棒を長くするほど、座屈に対して急激に脆弱になります。 なお、棒が座屈を起こしても、直ちに真っ二つに破壊されるわけではありません。座屈が起きると大きな圧縮力を支えられなくなる「耐荷力の喪失」に至り、骨組みが大きく潰れて元の形状に戻らなくなったり、内部機器が地面と接触したりする段階的な機能低下が発生します。さらに実機では、端部金具の摩擦や地表面の凹凸によって曲げモーメントが複合的に作用するため、理想的なオイラー座屈計算値よりも低い荷重で塑性変形が始まってしまう点に注意が必要です。

2. 引張材の破断と底づき（Bottoming-out）

衝撃を柔らかく吸収するには、ケーブルをしなやかにして大変形を許容する設計が有効です。しかし変形量が過大になると、許容ストロークを超えて棒同士が直接激突したり、内部の基板やバッテリーが地面に叩きつけられたりする「底づき」が発生します。 逆に、底づきを防ぐためにワイヤーを過度に硬くすると、衝突時に構造が十分にたわめず、変形ストロークが不足してピーク荷重が急上昇します。その結果、材料の引張破断限界を超えてワイヤーが破断し、張力の釣り合いが一瞬で崩壊します。しなやかさと構造保持のバランス設定は極めてシビアな課題です。

3. 内部精密機器の許容加速度（許容G値）

外殻のテンセグリティ骨格が無傷であっても、内部に搭載された電子回路、モーターのエンコーダー、センサー、バッテリーセルなどの精密機器には耐えられる「許容加速度（ピークG値）」が存在します。 テンセグリティの変形は衝撃加速度を大幅に引き下げますが、ゼロにすることはできません。落下高さが増大し、着地時のピーク加速度が内部機器の許容G値を超えれば、外観は破損していなくても、基板の断線やセンサーの較正狂いによってロボットは機能を喪失します。

4. 機体質量と衝突エネルギーの正比例関係（E = mgh）

高所からの落下において、機体が着地直前に持つ運動エネルギーは、落下前の位置エネルギーに等しくなります。

E = mgh

ここで m は機体質量、g は重力加速度、h は落下高さです。同じ高さから落下する場合、衝突エネルギーは機体の質量に完全に正比例します（落下高さ h が一定なら着地直前の速度 v = \sqrt{2gh} は質量に依存しないため、運動エネルギー E = \frac{1}{2}mv^2 の増大は純粋に質量 m に比例します）。

この関係は、テンセグリティの大型化において深刻な「質量のジレンマ」を生みます。高性能な観測機器や大容量バッテリーを搭載して機体質量 m が増えると、衝突エネルギー E が比例して増大するため、より太く頑丈な部材が必要になります。しかし部材を太くすれば自重がさらに増え、落下時の衝突エネルギーがさらに跳ね上がります。Tribarが約0.4kgという小型軽量なスケールで5.7m落下に耐えられた背景には、この質量とエネルギーの比例関係において極めて有利なサイズであったという工学的な必然性があります。

よくある誤解と疑問：テンセグリティを正しく理解するための3つの問い

テンセグリティロボットの特性を正しく把握するために、代表的な誤解と疑問について3つの問いで整理します。

Q1：剛体フレームのロボットと比較して、あらゆる面でテンセグリティの方が優れているのか？ 回答：そうではありません。耐衝撃性や不整地での姿勢復旧能力ではテンセグリティに強みがありますが、整地での長距離高速移動や移動エネルギー効率、あるいはミリ単位の位置決め精度を要するマニピュレーション（精密作業）などは、剛体ロボットの方が圧倒的に優れています。また、同一条件における直接的な破壊対照実験がなされていないことからも、両者は優劣を競うものではなく、過酷な落下探査にはテンセグリティ、整地での高速走行や精密作業には剛体という適材適所の使い分けとして捉えるべきです。

Q2：衝突したとき、衝撃はすべての部材に均等に分散されるのか？ 回答：均等には分散されません。理論の概念説明で「全体で分散する」と表現されるため全部材が均等に負担すると誤解されがちですが、実機では地面に衝突した接地部に強い局所応力と変形が集中します。テンセグリティの本質は、特定の関節に破壊的なピーク荷重を固定させず、ネットワークの連続的な歪みを通じて周囲へと力を逃がし、全体で受け止める点にあります。

Q3：内部の精密機器を守るには、幾何学的中心に浮かせて吊り下げるのが唯一最善の方法なのか？ 回答：唯一の正解ではありません。NASAのSuper Ball Bot構想のように中心に機器カプセルを吊り下げる方式は、外殻が変形しても機器が接地しにくい利点がありますが、機体が大型化し容積効率が低下します。一方、Tribarのように棒の内部や支持フレームに機器を分散配置する方式は、極めてコンパクトかつ軽量に設計できるメリットがあります。どちらが適しているかは、用途やサイズに応じた設計上のトレードオフです。

結び：極限環境の探査を拓く「しなやかな知能」

「テンセグリティロボットは、強い衝撃に耐えられるのか」。この問いに対する答えは、「適切な幾何学配置、張力、部材選定が行われた設計範囲内であれば、従来の剛体構造にはない卓越した衝撃緩和能力を発揮するが、オイラー座屈、底づき、許容G値、質量比例エネルギーという物理的限界を超えることはできない」という明快な結論に至ります。

3本棒実機「Tribar」が示した5.7メートル落下からの駆動維持は、柔軟な変形と機器の分散配置がもたらした重要な工学的マイルストーンです。月や火星の断崖絶壁、あるいは地震で崩落した建築物の内部など、従来の移動ロボットでは進入すら困難だった極限環境において、衝撃をしなやかに受け流して探査を進めるテンセグリティロボットの実用化が期待されます。
